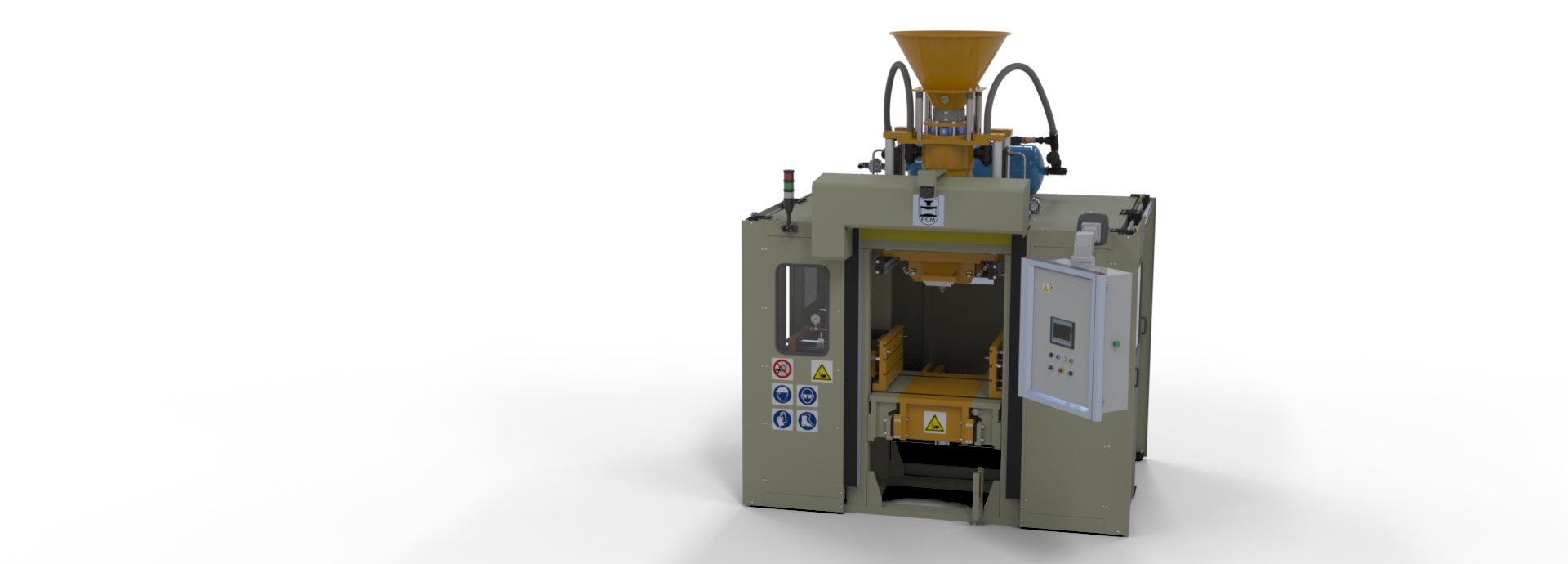

GB060
La piu' piccola spara anime della famiglia PCM. Permette di produrre anime di piccole dimensioni fino ad anime di 20 kg.
- Design individuale: 5 diverse configurazioni e diversi optional disponibili.
- Costruzione compatta: ottimizzazzione dello spazio.
- Layout ottimizzato: per facili controlli e rapide manutenzioni.
- Connessioni rapide: facile interfaccia ad ogni tipo di prodotto P.C.M.
- Facile utilizzo: rapido ed intuitivo utilizzo tramite touch screen HMI.
- Grande precisione: i trasduttori lineari consentono posizionamenti precisi.
- Sistema adattivo: facile adattamento a casse anima esistenti.
- Sicurezza: macchine sicure anche durante la fase di scarico anima.
- Predisposizioni: pronto per interfaccia industria 4.0.

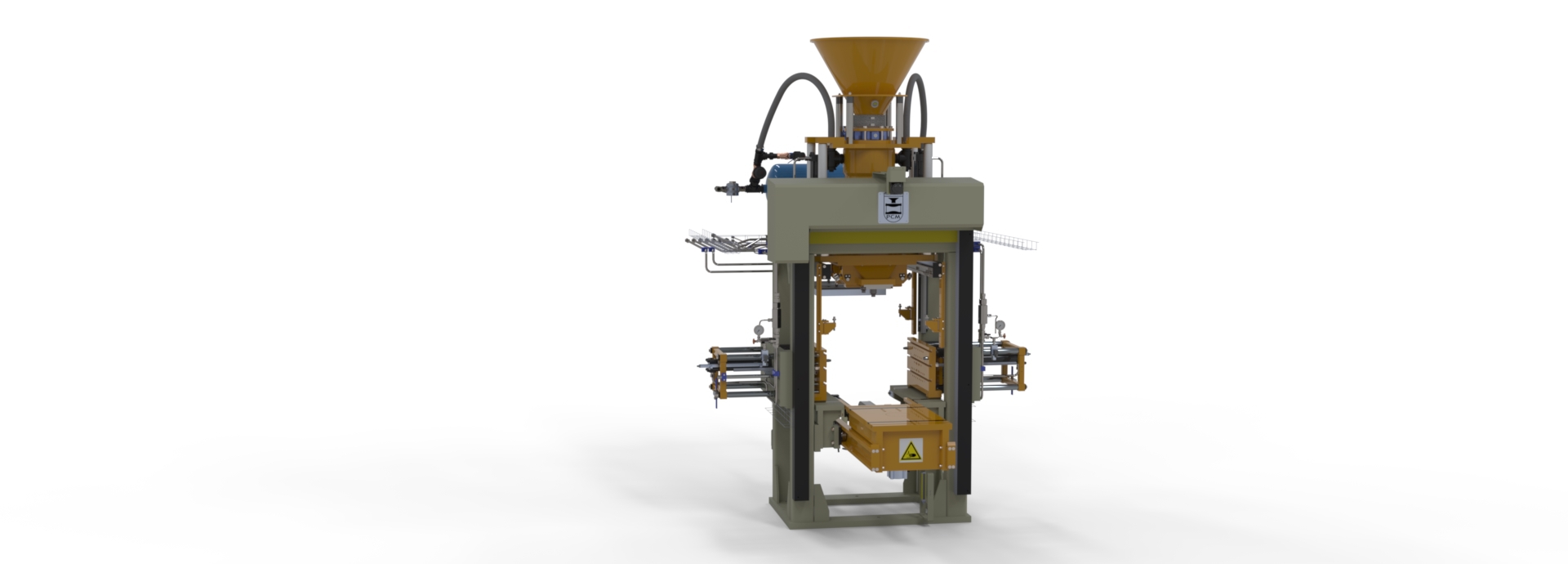

La formatrice di anime GB060 è compatta e versatile. Permette di produrre anime da fonderia di piccole e medie dimensioni per tutte le tipologie di casse. Attraverso la scelta ideale degli optionals è possibile gestire non solo semplici casse a divisione orizzontale o verticale ma anche casse fino a quattro pezzi.
Punto di forza di questo modello è la tavola di estrazione; la tavola di estrazione ha una costruzione a sbalzo e permette all'operatore la facile estrazione di anime con casse a divisione solo verticale. Nel caso di anime orizzontale il prelievo dell'anima avverrà all'esterno della macchina. In caso di casse con più parti si può scegliere se lavorare con la tavola fissa dentro o con la parte inferiore mobile.
| Volume sparo | 10 - 30 [l] |
| Forza di chiusura - verticale | 9000 [daN] |
| Forza di chiusura - orizzontale | 4500 [daN] |
| Area di iniezione | 400 x 500 [mm] |
| Tempo ciclo | 20 [s] |
| Altezza cassa | 600 [mm] |
| Profondità cassa | 600 [mm] |
| Apertura | 700 [mm] |
| Peso cassa | 500 [kg] |
| Dimensioni | 2700 x 2900 x 3250 h [mm] |
| Peso | 3.520 [kg] |
- trattenitore fisso
- tavola mobile
- trattenitore fisso

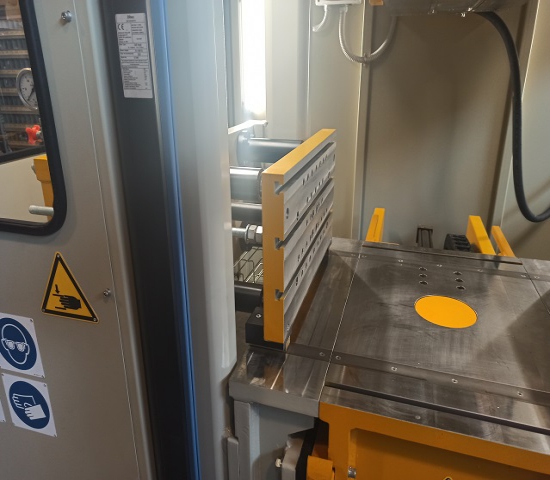

- gruppo morse
- tavola mobile
- gruppo morse
- tavola mobile
- trattenitore fisso
- gruppo morse
- A1 Energy saving
- A2 Espulsione tavola
- A3 Espulsione morse
- A6 Lubrificazione
- A11 Sistemi proporzionali
- A12 Adattamenti su richiesta
